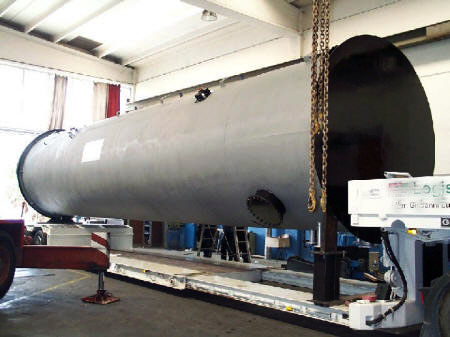

CISTERNA


(ovvero Serbatoi di grandi dimensioni)

Consideriamo tutti i serbatoi destinati allo stoccaggio senza pressione di:

  • combustibili (gasolio, benzina, olio diatermico, olio esausto...)
  • acqua (impianti antincendio, irrigazione, riserva...)
  • sostanze liquide o miste di vario genere.

Tutti costruiti in acciaio al carbonio di qualità, saldati mediante procedimenti automatizzati, rifiniti esternamente da verniciatura con resine bituminose resistenti al calore, completi di vari accessori secondo le esigenze d'uso e destinazione.
Variante alla verniciatura esterna il trattamento di vetroresina.

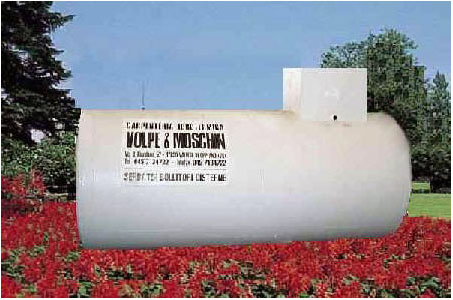

Cisterna


Cisterna con trattamento esterno in vetroresina

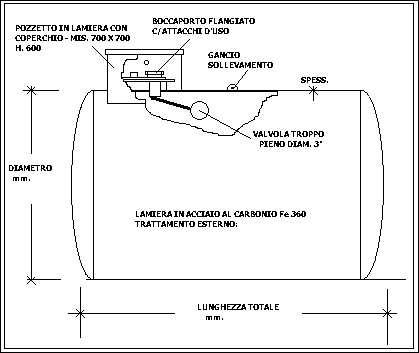

CISTERNA MONOPARETE


Corpo cilindrico ad asse orizzontale, formato da virola in Acciaio Fe 360 ricavata da lamiera piana calandrata e racchiusa da fondi bombati; completato da boccaporto flangiato con attacchi d’uso filettati GAS F; gancio di sollevamento.
Assemblaggio e saldature eseguite secondo normativa con procedimento automatizzato.
Trattamento esterno anti corrosione catramatura o vetroresina.
Rilascio di Certificato di Collaudo Idraulico 1 bar.

A richiesta completa di accessori:

  • pozzetto in lamiera con chiusino;
  • asta di misurazione con tabella di ragguaglio;
  • valvola limitatrice di carico Ø 3”;
  • saturatore rompi-fiamma.

Ogni variazione fuori standard è possibile secondo normativa.

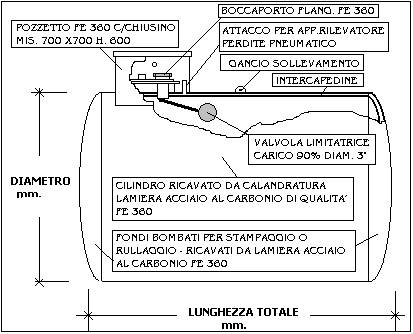

CISTERNA INTERCAPEDINE
(DOPPIA PARETE O DOPPIA CAMERA)


Cisterna ad intercapedine da interno (secondo le norme del D.L. 246/99)



Costruita in acciaio al carbonio di qualità in versione orizzontale a doppia camera.
Trattasi di due serbatoi, uno dentro l’altro, indipendenti tra loro.
Entrambi con corpo cilindrico ad asse orizzontale, formato da virola in acciaio Fe 360 ricavata da lamiera piana calandrata e racchiusa da fondi bombati; completato da boccaporto flangiato con attacchi d’uso filettati GAS F; gancio di sollevamento.

Assemblaggio e saldature eseguite secondo normativa con procedimento automatizzato.
Trattamento esterno anticorrosione catramatura o vetroresina.
Completata da accessori omologati che la rendono particolarmente adatta per stoccaggio e distribuzione gasolio e benzina in impianti di rifornimento, impianti riscaldamento gasolio,stoccaggio solventi e olio diatermico, stoccaggio per recupero olio esausto e svariati altri liquidi, il cui accidentale sversamento nel terreno risulterebbe inquinante.

Rilascio di Certificato di Collaudo Idraulico 1 bar e Libretto.



Tabella dimensioni cisterne monoparete e intercapedine

A richiesta completa di accessori:

  • pozzetto in lamiera con chiusino;
  • apparecchio rilevatore perdite tipo pneumatico con allarme;
  • liquido interstiziale in intercapedine;
  • asta di misurazione con tabella di ragguaglio;
  • apparecchio rilevatore di perdite di tipo pneumatico;
  • valvola limitatrice di carico Ø 3”;
  • saturatore rompi-fiamma.
Ogni variazione fuori standard è possibile secondo normativa.

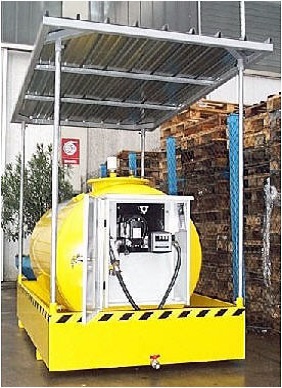

CONTENITORE - DISTRIBUTORE MOBILE


(secondo la normativa D.M. 19 marzo 1990) – certificazione CE

Destinati all’uso privato per lo stoccaggio e il rifornimento di liquidi di categoria C (gasolio – olio) per macchinari e automezzi all’interno di aziende agricole, cave, cantieri edili, stradali e ferroviari:7

  • non soggetto al controllo dei Vigili del Fuoco;
  • non soggetto a licenza e registro UTF;
  • soggetto ad autorizzazione comunale.

Utilizzabile anche per altre attività produttive (artigianali, industriali, commerciali…) per il rifornimento di macchine operatrici non targate e non circolanti su strada – circolare MM.II. 9322/4113 del 09.03.98:
  • soggetto al controllo dei Vigili del Fuoco;
  • non soggetto a licenza e registro UTF;
  • soggetto ad autorizzazione comunale.

Composizione:
SERBATOIO in acciaio Fe di qualità in versione cilindrica orizzontale, assemblato e saldato con procedimenti automatizzati.
Completo di:

  • passo d’uomo flangiato con attacchi d’uso;
  • gancio sollevamento a vuoto;
  • piedi sostegno predisposti per il fissaggio al bacino contenimento;
  • targa identificativa;
  • cartello adesivo “infiammabili”;
  • manicotto di scarico e per collegamento ad erogatore.

Sottoposto a prova idraulica di collaudo con rilascio di relativa certificazione. Capacità standard lt. 1500 – 2000 – 3000 – 5000 – 7000 – 9000. Verniciatura a caldo mediante polveri termoindurenti - colore blu o a scelta.

BACINO DI CONTENIMENTO vasca in Lamiera Fe di qualità, assemblato e saldato con procedimenti automatizzati. Dimensioni proporzionate all’ingombro del serbatoio e di capacità ½ dello stesso.
Completo di:
  • rinforzi per appoggio a terra;
  • staffe per il fissaggio del serbatoio;
  • manicotto con rubinetto a sfera per lo scarico;
  • attacco per messa a terra;
  • predisposizione per montaggio della tettoia-riparo.

Verniciatura a caldo mediante polveri.
TETTOIA – RIPARO telaio in robusto tubolare Fe di qualità, verniciato a caldo, fissato al bacino di contenimento mediante montanti zincati; completamente smontabile. Copertura in lamierino zincato.

EROGATORE racchiuso in armadio in lamiera Fe con porta frontale.
Verniciato a caldo e con chiusura a chiave.
Formato da:
  • elettropompa rotativa autoadescante di tipo volumetrico a palette, equipaggiata con valvola by-pass (motore asincrono monofase o trifase, a 2 o 4 poli, di tipo chiuso, antoventilante).Portata da 40 a 100 lt/minuto;
  • filtro di aspirazione da 70 MESH;
  • contalitri di tipo meccanico con totalizzatore progressivo e parziale azzerabile;
  • tubo in gomma di tipo Carbopress lunghezza 5 metri;
  • pistola automatica in lega leggera.

ACCESSORI:
  • VALVOLA limitatrice di carico 90% diam. 3” omologata;
  • ATTACCO di carico ad aggancio rapido lucchettabile del tipo 3”R3;
  • SFIATO con reticella rompi-fiamma;
  • INDICATORE di livello percentuale;
  • ATTACCO SCARICO con tappo zincato;
  • TUBO ASPIRAZIONE collegato all’erogatore e provvisto di valvola di non ritorno;
  • SCALETTA in tubolare, per facilitare l’accesso al boccaporto per il caricamento – per i modelli a partire da litri 5000.
  • MANUALE d’uso con caratteristiche e certificazioni del complesso Distributore.

IL DISTRIBUTORE E’ TRASPORTABILE ESCLUSIVAMENTE VUOTO!

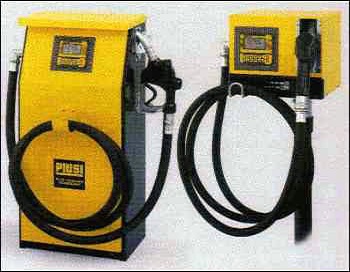

A partire da portata 80 lt/minuto, l’armadio viene sostituito da colonnina distributore con la possibilità, a richiesta, di avere il contalitri elettronico e sistema di gestione multi utenza (da 10 a 30 utenti) mediante scheda magnetica, preselezione della qualità da erogare, collegamento a stampante etc...

I nostri Uffici Tecnico e Commerciale sono a disposizione per consulenza e preventivi gratuiti senza impegno!
